En este artículo se explica qué son los tornos revólver y para qué sirven. Además, se muestra cómo funciona un torno revólver, cuáles son los diferentes tipos de tornos revólver y, finalmente, cuáles son las ventajas y las desventajas del torno revólver.
Índice

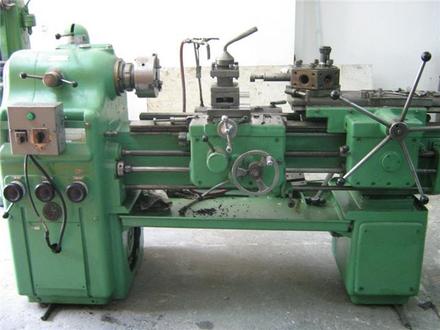

¿Qué es un torno revólver?
El torno revólver es un tipo de torno que permite trabajar con varias herramientas de manera simultánea. Es decir, el torno revólver es un torno en el que no se debe parar la máquina para cambiar de herramienta, sino que simplemente se gira la torreta.
Por lo tanto, la principal característica del torno revólver es que reduce el tiempo total de mecanizado, ya que el tiempo que se necesita para cambiar de herramienta es muy corto. Por eso en fabricación se utiliza tanto el torno revólver, pues permite producir más piezas con menos tiempo.
El torno revólver tiene una torreta giratoria en la que se insertan todas herramientas que se necesitan antes de empezar a mecanizar. De manera que cuando se debe cambiar la herramienta solamente se debe girar la torreta, sin necesidad de hacer el cambio de herramienta de manera manual.
El torno revólver se desarrolló en la década de 1840, después del torno paralelo.
Cómo funciona un torno revólver
Una vez hemos visto la definición de torno revólver, vamos a ver cómo funciona este tipo de torno. Pero antes de entrar en el funcionamiento del torno revólver, veremos cuáles son sus partes para luego entender mejor el concepto.
Las partes principales del torno revólver son la bancada, el cabezal fijo, el cabezal móvil y la torreta portaherramientas. Entre ellas, la parte más importante del torno revólver es la torreta portaherramientas, ya que se pueden insertar varias herramientas.
Así pues, el funcionamiento de un torno revólver es sencillo. Primero se selecciona la herramienta adecuada, luego se hace girar la pieza a mecanizar y, finalmente, se acerca la herramienta a la pieza para arrancar material en forma de viruta.
Para hacer un cambio de herramienta en un torno revólver simplemente se debe apartar la torreta para no dañar la pieza y girar la torreta hasta seleccionar la herramienta deseada. Seguidamente, se pone la nueva herramienta en contacto con la pieza para seguir trabajando con ella.
En el siguiente vídeo puedes ver cómo se mecaniza un cono mediante un torno revólver:
Tipos de tornos revólver
Los tipos de tornos revólver son:
- Torno revólver horizontal: la torreta del torno revólver está en posición horizontal. Este tipo de torno revólver es el más usado en los talleres mecánicos.
- Torno revólver vertical: la pieza a mecanizar se fija en una mesa giratoria que está en posición horizontal, mientras que la torreta está en posición vertical. Este tipo de tornos revólver se utilizan para trabajar con piezas de gran diámetro.
- Torno revólver automático: los movimientos de este tipo de torno revólver están automatizados. De manera que la herramienta avanza y retrocede de manera automatizada y el cambio de herramienta también se produce automáticamente.
Diferencia entre el torno revólver y el torno paralelo
En este apartado se muestra cuál es la diferencia entre el torno revólver y el torno paralelo, ya que son dos tipos de tornos muy parecidos.
La principal diferencia entre el torno revólver y el torno paralelo es que en el torno revólver se pueden insertar varias herramientas en la torreta y el cambio de herramienta es prácticamente instantáneo, por otro lado, en el torno paralelo solo se puede insertar una herramienta y el cambio de herramienta es mucho más lento.
Por lo tanto, el torno revólver permite mecanizar una pieza entera en la que se deben aplicar diferentes tipos de operaciones de manera continua. Mientras que el torno paralelo es más adecuado para hacer un trabajo puntual o muy específico.
Sin embargo, tanto el torno revólver como el torno paralelo están siendo sustituidos por el torno de control numérico, ya que es más preciso y rápido.
Ventajas y desventajas del torno revólver
Por último, a modo de resumen, veremos cuáles son las ventajas y las desventajas del torno revólver.
La principal ventaja del torno revólver es que permite montar más de una herramienta en la torreta y, además, el cambio de herramienta es muy rápido. En consecuencia, se disminuye considerablemente el tiempo total de mecanizado.
Por contra, el torno revólver tiene la desventaja de que no es adecuado para trabajar con piezas grandes, asimismo, el precio del torno revólver suele ser más caro que el de otros tipos de tornos.
En conclusion, el torno revólver es ideal para fabricar grandes series de piezas pequeñas en cuyos mecanizados se deben hacer varios cambios de herramientas.
