En este artículo se explica qué son los goniómetros y para qué sriven. De modo que encontrarás la definición de goniómetro, cuáles son sus componentes y cómo se usa.
Índice
¿Qué es un goniómetro?
Un goniómetro es un instrumento que mide ángulos. Es decir, un goniómetro es un instrumento de medición que sirve para determinar cuánto mide el ángulo que forman dos objetos.
Aunque existen varios tipos de goniómetros, en general un goniómetro está formado por un círculo o semicírculo graduado en 360º o 180º, lo que permite medir un ángulo.

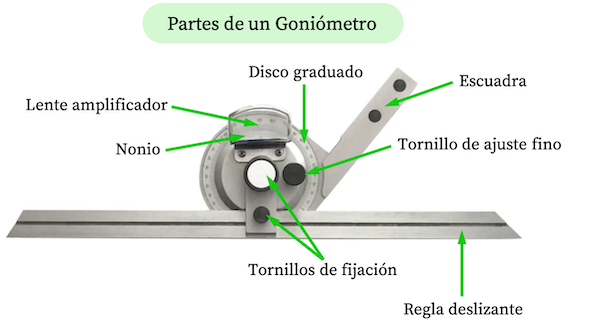

Partes de un goniómetro
Ahora que ya sabemos la definición de goniómetro, vamos a ver cuáles son las partes de este tipo de instrumento de laboratorio.
- Disco graduado: parte del goniómetro en la que se indica el ángulo medido.
- Lente: parte del goniómetro que sirve para ver mejor el valor del ángulo medido.
- Nonio (o nonius): parte del goniómetro que se usa para determinar un ángulo con mayor precisión. Ten presente que no todos los goniómetros tienen un nonio.
- Regla deslizante: parte del goniómetro que permite desplazar el disco graduado.
- Escuadra: parte del goniómetro que puede girar, en su movimiento arrastra al disco graduado.
- Tornillos de fijación: tornillos que permiten fijar la posición del goniómetro y, entonces, leer el valor del ángulo medido.
- Tornillo de ajuste fino: tornillo que se usa para fijar el goniómetro con mayor precisión.
Cómo funciona un goniómetro
Básicamente, el funcionamiento de un goniómetro consiste en colocar la regla recta y la escuadra en los objetos sobre los cuales se quiere medir el ángulo. Entonces, se fijan las partes del goniómetro mediante los tornillos y se lee el valor del ángulo medido con el nonio.
En el siguiente vídeo se explica cómo usar un goniómetro detalladamente:
Tipos de goniómetros
Los tipos de goniómetros son:
- Goniómetro simple: goniómetro básico que se usa para hacer mediciones de ángulos sencillos de hasta 180º.
- Goniómetro universal: goniómetro que permite medir ángulos complicados. Este tipo de goniómetro se utiliza mucho en el sector industrial.
- Goniómetro con nonio: goniómetro que lleva incorporado una escala más pequeña que sirve para determinar un ángulo con mayor precisión.
- Goniómetro digital: este tipo de goniómetro tiene las mismas partes que un goniómetro mecánico, pero el valor del ángulo medido se muestra en una pantalla.
- Goniómetro imantado: goniómetro cuyos elementos se colocan mediante imanes para medir el ángulo. Este tipo de goniómetros son más precisos porque al estar imantado las piezas no se mueven. Por ejemplo, se usa en el sector del automóvil para hacer un apriete de precisión en tornillos.
- Goniómetro con torquímetro: goniómetro que lleva incorporado un torquímetro y se usa para hacer un apriete angular de los pernos de cabeza de un motor.
- Goniómetro médico: goniómetro que está fabricado especialmente para la medicina. Por ejemplo, existe un goniómetro para dedos que permite medir el ángulo que puede doblar un dedo.
¿Para qué sirve un goniómetro?
Por último, veremos en qué disciplinas se usa un goniómetro y para qué se utiliza este tipo de instrumento de medición.
Una utilidad del goniómetro es medir el ángulo que forman dos partes de un cuerpo. En medicina, se utiliza el goniómetro para determinar el rango de movimiento de las articulaciones. Por ejemplo, es habitual medir el ángulo que puede girar una rodilla que aún está en proceso de rehabilitación.
En ingeniería también se usan frecuentemente los goniómetros. Así pues, cuando se debe hacer una instalación en la que se requiere determinar un ángulo se emplea el goniómetro para llevar a cabo esa función.
Asimismo, los goniómetros también se utilizan en cristalografía para medir el ángulo que forman dos caras. En esta misma rama científica, también se usa un goniómetro en la difracción de rayos X para rotar las muestras.
El goniómetro aún tiene más aplicaciones, ya que determinar el ángulo que forman dos cuerpos resulta útil en muchos campos. En conclusión, el goniómetro se puede utilizar en áreas muy diferentes y tiene muchas aplicaciones.
