Monocromador

En este artículo se explica qué son los monocromadores. Así que encontrarás cuál es la función de un monocromador, las partes de un monocromador y cuáles son los diferentes tipos de monocromadores.

¿Qué es un monocromador?

Un monocromador es un instrumento óptico que permite separar la composición de la luz según su longitud de onda. Es decir, un monocromador es un dispositivo que sirve para filtrar la luz y seleccionar solamente la radiación de la longitud de onda deseada.

Por lo tanto, en un monocromador entra luz policromática (luz cuyo espectro tiene diferentes longitudes de onda) y sale luz monocromática (luz de una sola longitud de onda).

El nombre monocromador viene del griego de las palabras mono-, que significa uno, y chroma, cuyo significado es color.

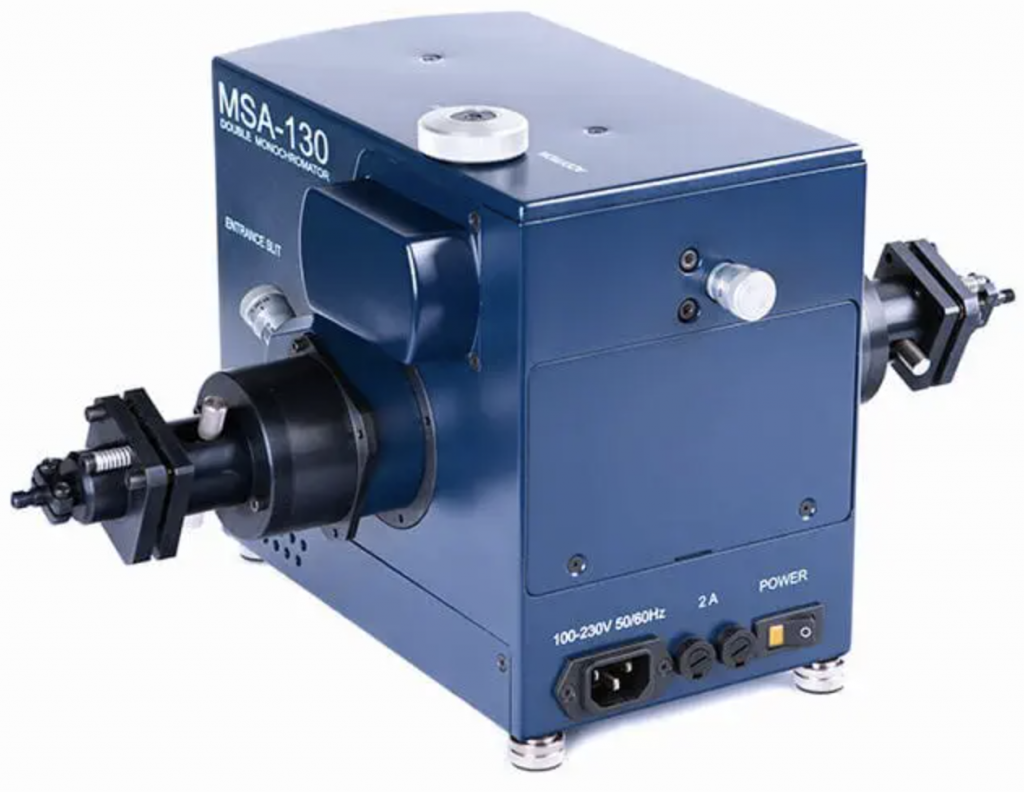

monocromador

Partes de un monocromador

Ahora que ya sabemos la definición de monocromador, vamos a ver cuáles son las partes de este tipo de instrumento de medición:

  • Rendija de entrada: parte del monocromador por la que entra la luz policromática.
  • Rendija de salida: parte del monocromador por la que sale la luza monocromática.
  • Espejos cóncavos (o espejos colimadores): son dos espejos que se encargan de reflejar la luz.
  • Red de difracción: es la parte del monocromador que separa el haz de luz policromático en haces de luces monocromáticos de diferentes longitudes de onda. Dependiendo del tipo de monocromador, a veces se usa un prisma en lugar de una red de difracción para llevar a cabo esta función.
partes de un monocromador

Este es el diseño de un monocromador típico, y se suele llamar monocromador de Czerny-Turner.

Cómo funciona un monocromador

El principio de funcionamiento de un monocromador es el siguiente:

  1. Se introduce el haz de luz a estudiar por la rendija de entrada del monocromador.
  2. El primer espejo cóncavo del monocromador se encarga de transformar la luz ordinaria en luz colimada, es decir, hace que los diferentes rayos de luz sean perfectamente paralelos entre sí.
  3. La red de difracción separa el haz de luz policromática en haces de luz de diferentes longitudes de onda. También puede utilizarse un prisma en lugar de una red de difracción.
  4. El segundo espejo cóncavo dirige la luz difractada hacia la rendija de salida.
  5. La rendija de salida solo permite el paso de los rayos de luz con la longitud de onda deseada, de manera que las ondas del resto del espectro electromagnético no pueden salir fuera del monocromador.

Tipos de monocromadores

Existen dos tipos de monocromadores:

  • Monocromador de red: este tipo de monocromador usa una red de difracción para separar el haz de luz policromático en diferentes haces de luces según su longitud de onda.
  • Monocromador de prisma: el elemento dispersivo del monocromador es un prisma. De manera que la luz entra en el prisma y este refracta la luz en diferentes colores.

En definitiva, la única diferencia entre los dos tipos de monocromadores es el método que utilizan para separar la radiación en rayos de distintas ondas de longitud. Actualmente, se usan más los monocromadores de red de difracción.

Monocromador y espectrofotómetro

La diferencia entre un monocromador y un espectrofotómetro es que el monocromador separa la luz en diferentes longitudes de onda, en cambio, un espectrofotómetro mide la intensidad de la luz y evalúa el color de un objeto.

Sin embargo, el monocromador es una parte de un espectrofotómetro, de manera que un espectrofotómetro incluye un monocromador en su interior.

Para saber más acerca del espectrofotómetro, haz clic en el siguiente enlace:

Diferencia entre monocromador y filtro

La diferencia entre un monocromador y un filtro es su alcance. Tanto el monocromador como el filtro sirven para seleccionar una longitud de onda de una luz policromática, sin embargo, los filtros son más sencillos que los monocromadores.

Así pues, los filtros son más económicos que los monocromadores, pero su efectividad es menor y se usa básicamente para luz visible.
