En este artículo se explica qué es la termografía y qué es un análisis termográfico. Además, podrás ver las ventajas y las aplicaciones que tiene la termografía.
Índice
¿Qué es la termografía?
La termografía es una metodología para determinar la temperatura del ambiente, en concreto, la termografía es una técnica que sirve para averiguar la temperatura de un cuerpo sin necesidad de establecer contacto físico.
La termografía utiliza la radiación infrarroja emitida por un cuerpo y las condiciones del entorno para calcular la temperatura de los cuerpos. Luego se crea una imagen con las diferentes temperaturas captadas.
Por ejemplo, una cámara termográfica es un instrumento que utiliza la técnica de la termografía para determinar la temperatura de los diferentes cuerpos captados por la cámara.

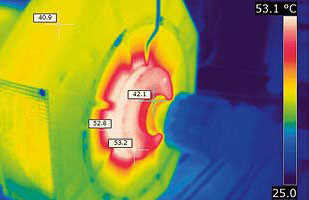

En la siguiente imagen puedes ver un ejemplo de la aplicación de la termografía, en este caso se están analizando las diferentes temperaturas de una pieza. Como puedes observar, se muestran las diferentes temperaturas con distintos colores para que sea más intuitivo el análisis: los colores cálidos representan las temperaturas más calientes y, por otro lado, los colores fríos son para las temperaturas más bajas.
En definitiva, la termografía es una técnica muy útil en ingeniería, ya que permite visualizar las diferentes temperaturas de los objetos rápidamente con una sola medición.
Análisis termográfico
Un análisis termográfico es un estudio que se hace para determinar las diferentes temperaturas de una instalación, un cuerpo, una máquina, etc. mediante la técnica de la termografía.
La principal característica de los análisis termográficos es que permiten sacar conclusiones de las diferentes temperaturas sin necesidad de contactar con los objetos a estudiar.
En ingeniería, los análisis termográficos suelen tener alguno de los siguientes objetivos:
- Averiguar las fugas o fallos de una instalación. Utilizando la termografía se pueden determinar algunas fugas ya que tendrán una temperatura muy diferente al resto del ambiente. En consecuencia, se puede alargar la vida útil de una instalación o máquina.
- Reducir los costes. En general, la termografía es una técnica rápida, lo que permite reducir el tiempo, y por tanto el coste, que se necesitaría utilizando otro método para detectar un fallo.
- Reducir la peligrosidad. Como no hace falta tocar el objeto para conocer su temperatura, se reduce considerablemente el riesgo al hacer la medición. Especialmente si hay una fuga que podría ser muy peligrosa para un operario.
- Hacer un análisis preciso. La termografía es una técnica precisa, por lo que se pueden presentar informes precisos y detallados mediante un estudio termográfico. Esto resulta muy útil para la obtención de certificados.
Ventajas de la termografía
Vista la definición de termografía, ahora vamos a ver las ventajas que tiene utilizar la termografía como método de inspección:
- La principal ventaja de la termografía es que se puede medir la temperatura sin establecer contacto directo, sino que se puede hacer a distancia.
- La termografía es una técnica no destructiva, no se daña el material al medir la temperatura.
- Es un método de medición muy rápido. A pesar de que se trata de un tipo de tecnología sofisticada, la obtención de la temperatura medida es inmediata.
- Aunque no se establezca contacto físico para determinar la temperatura, la termografía es una técnica con una precisión elevada.
- Al realizar el análisis termográfico mediante una cámara, la termografía tiene una gran adaptabilidad. Se puede adaptar a la mayoría de procesos productivos.
- Permite visualizar varias temperaturas a la vez. A diferencia de un termómetro, la termografía permite determinar rápidamente muchas temperaturas con una sola imagen y, además, compararlas mediante colores.
- Usando la termografía no solo se pueden registrar las temperaturas, sino que también se pueden ver patrones térmicos.
- Es un tecnología económica. En general, realizar un análisis termográfico tiene un coste bajo.
Aplicaciones de la termografía
En este último apartado veremos para qué sirve la termografía, ya que tiene muchas aplicaciones debido a su facilidad de uso.
- La termografía es muy útil para medir la temperatura de sustancias que no pueden ser tocadas.
- La termografía sirve para analizar las diferencias térmicas de una instalación o un espacio.
- En el sector industrial, la termografía se utiliza para el mantenimiento de máquinas.
- Mediante una cámara termográfica se puede detectar fácilmente el sobrecalentamiento de una máquina.
- Asimismo, esta tecnología permite identificar puntos calientes y detectar fugas.
- Una gran utilidad de la termografía es analizar las pérdidas de energía que ocurren en una habitación o edificio.
- La termografía es una técnica muy utilizada en medicina, ya que permite estudiar el cuerpo humano sin establecer contacto físico. Por ejemplo, se usa para diagnosticar tumores o identificar problemas circulatorios.
- La termografía resulta muy útil para tareas militares o de seguridad, ya que permite detectar personas por su temperatura.
- En meteorología también se emplea la termografía para algunas tareas.
Como puedes comprobar, las utilidades de la termografía son casi infinitas, porque es una metodología muy útil que se adapta a muchos procesos.
